Product Description

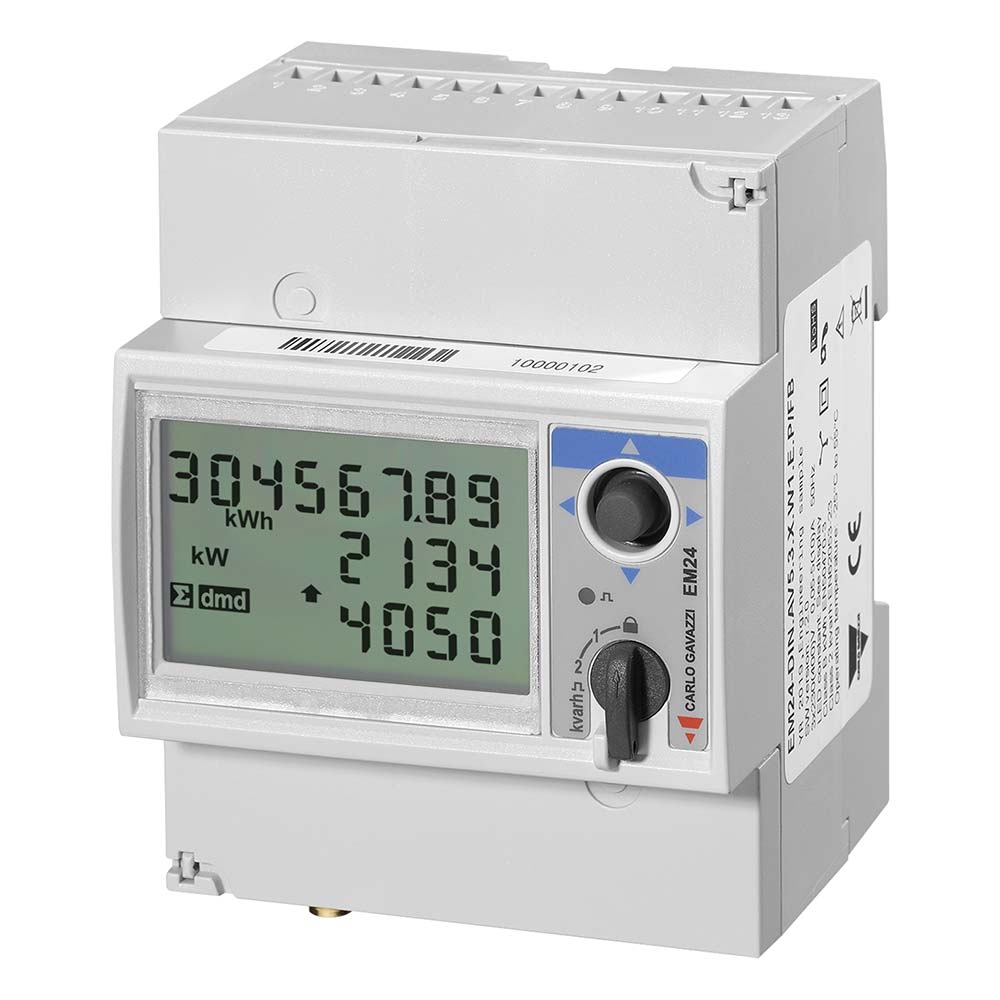

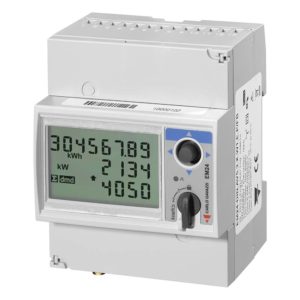

EM24DINAV93XISX Energimåler
Energimåler 3-fase 400VAC maks. 65A med RS485 Modbus. Direktemåler.
Tilleggsinformasjon
| Last | |
|---|---|
| Utgang | |
| Display | |
| Hustype |
Beskrivelse
EM24DINAV93XISX Energimåler/kWh-måler. 3-fase direkte måler 400VAC, maks. last 65AAC. Med RS485 Modbus grensesnitt. Tilgang til alle relevante elektriske verdier som A, V, W, VAr, VArh, cos. phi. osv. Modulærutførelse med byggebredde 4-moduler.
Brukerveiledning (norsk)
Datablad
Installasjonsmanual
Programvare
Modbus-protokoll
FAQ
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
Hva er forskjellen på energimåler med MID kategori PFA og PFB?
En MID-godkjent energimåler anvendes ofte der målerdata skal brukes til avregning og videre dokumentasjon for fakturering av energiforbruk. Det finnes 2 kategorier innenfor MID: PFA og PFB.
PFA (forbruksmåling): Uansett strømretning er alltid effekten positiv og vil øke den positive energien (+kWh). Den negative energien eventuelt ved energiproduksjon er ikke tilgjengelig som egne parameter. Produsert energi vil heller ikke bli medtatt på den totale kWh verdien.
PFB (dobbeltmålt energi): For hver måling summeres energiene for hver fas L1, L2 og L3. De fasene med positiv effekt øker den positive energimålingen (+kWh). De faser med negativ effekt øker den negative energimålingen (- kWh)
Eksempel:
I en installasjon er effekten i 1 time:
L1 = +2kW, L2=+2kW og L3= -3kW
Resultat med PFA:
Forbrukt energi (+kWh) = (2+2+3) x 1h = 7kWh
Produsert energi (-kWh) = 0 kWh (tas ikke med)
Resultat med PFB:
Forbrukt energi (+kWh) = (2+2) x 1h = 4kWh
Produsert energi (-kWh) = 3 x 1h = 3 kWh
NB! I energimålere som ikke har MID (dvs. ikke har PFx i benevnelsen) vil disse måleprinsippene være mulig å stille inn i parameter “MEASure”. Der er valgene A eller B.
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Har dere energimålere som oppfyller Enovas krav til målenøyaktighet?
Alle energimålere fra Carlo Gavazzi oppfyller Enovas krav til målenøyaktighet.
Indikering av måleverdier og veiledning til betjening av EM24 energi-/nettanalysatorer
Indikering av måleverdier og veiledning til betjening av EM24 energi-/nettanalysatorer
I betjeningsveiledningen til EM24 på norsk finner du svar på de fleste spørsmål angående indikering av måleverdier og betjening av EM24 energi-/nettanalysatorer.
Litt om EM24-serien:
EM24 er en 3-fase kWh måler/energianalysator som kan benyttes både i enkle og avanserte anvendelser. Målingene presenteres i et LCD display.
- Måling av øyeblikksverdier
Måling av alle grunnleggende parametere: Spenning (V), strøm (A), aktiv effekt (kW), reaktiv effekt (kVAr), tilsynelatende effekt (kVAr), cos. Φ (PF), frekvens (Hz). - Måling av gjennnomsnittsverdier (dmd)
Strøm (A), aktiv effekt (kW), reaktiv effekt (kVA). Programmerbar periodetid 1-30 minutter (fabrikkinstilling 15 min.). Lagrer og presenterer også maks. dmd mht. disse verdiene. - Måling av energiforbruk
Måling av både aktiv energi (kWh) og reaktiv energi (kVArh). - Timetellerfunksjon
Driftstimeteller. - Utførelser
Direktemåler maks. 65A. 2 stk. digitale utganger (puls/alarm). Direktemåler maks. 65A. 3 stk. digitale innganger og RS485 MODBUS kommunikasjon. Måler med innganger for strømtransformatorer 5A. 2 stk. digitale utganger (puls/alarm). Måler med innganger for strømtransformatorer 5A. 3 stk. digitale
innganger og RS485 MODBUS kommunikasjon. Digitale utganger er programmerbare og kan for eksempel benyttes som puls eller alarmutganger. Digitale innganger kan for eksempel benyttes som pulsinnganger fra eksterne målere (vannmengde, fjernvarme, gassmengde osv.).
