Trådløs overføring av energidata med LoRa®

Trådløs overføring av energidata over lange avstander kan løses med Carlo Gavazzi’s UWP-plattform og LoRa®/ LoRaWAN® teknologi. Teknologien har en lang rekkevidde, og gjør det mulig å bygge private og offentlige IoT nettverk i smarte bygg og smarte byer.

LoRa® er en åpen kommunikasjonsprotokoll som bygger på radioteknologi. Det benyttes 868 MHz frekvens på ISM-båndet. Enhetene er ikke avhengig av fordyrende SIM-kort for å kommunisere. Teknologien egner seg godt også på steder og områder der mobilnettet har dårlig dekning, og gir et robust, sikkert og pålitelig trådløst nettverk. LoRa® teknologi er svært aktuelt for å styre og overvåke energiforbruket i store industribygg, næringsparker, kjøpesenter, offentlige bygg, osv. Ved å tilknytte flere bygg til et LoRaWAN® nettverk innenfor f.eks. et byområde eller kommune kan man lage et storskala system for energioppfølging og overvåking i et Smart City-nettverk.

Carlo Gavazzi’s UWP-plattform er et fleksibelt styresystem som baserer seg på Smart Dupline feltbuss. Controlleren UWP30 er selve hjernen i dette systemet. Med den integrerte og brukervennlige web-serveren er det enkelt å utveksle data med andre systemer via Modbus, BACnet, FTP, SFTP, FTPS, SMTP, Rest API og MQTT. Controlleren er Microsoft® Azure og Amazon AWS sertifisert for IoT.

Systemet har en modulær oppbygging, og er enkelt både å installere og idriftssette. Fleksibiliteten er stor, og utvidelser kan gjøres når som helst og uten større strukturelle endringer i installasjonen. Med flere tiårs erfaring fra sensor- og feltbussteknologi kan vi tilby deg en pålitelig, velutprøvd og robust teknologi.

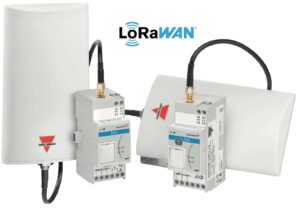

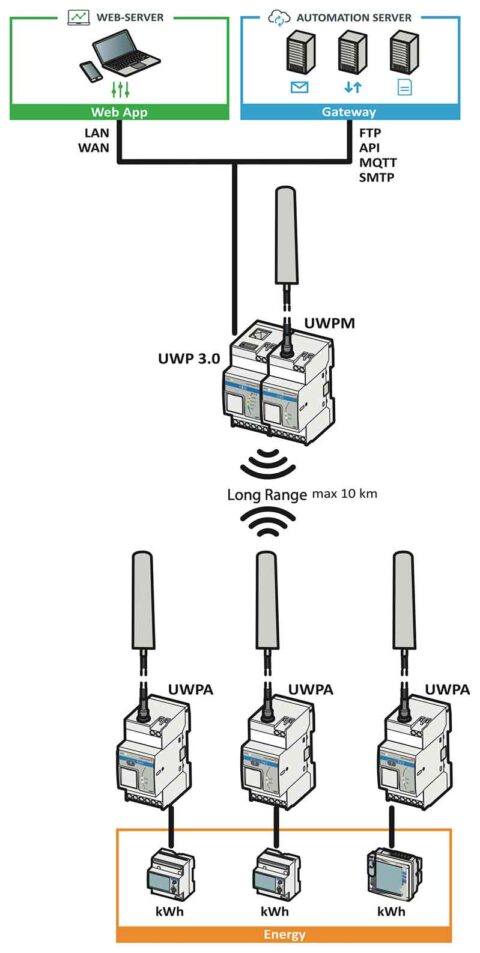

Ved å benytte våre UWP gatewayer for trådløs overføring av LoRa-signaler, kan energidata overføres med en rekkevidde på inntil 10km ved fri sikt. Et endepunktadapter (UWPAM1US1L1X) tilkobles hver enkelt energimåler eller nettanalysator via RS485 Modbus grensesnitt. Alle energimålere og nettanalysatorer fra Carlo Gavazzi kan benyttes i UWP-plattformen. Signalene fra endepunktadapterene sendes videre til den trådløse mottakeren i UWP-systemet (UWPMM1UL1X). Èn mottaker kan håndtere data fra inntil 50 stk. endepunktadaptere. Mottakeren benyttes i kombinasjon med UWP30-controlleren for registrering, logging, overføring og presentasjon av måledata. Inntil 3 mottakere kan tilkobles èn controller, og systemet kan utvides ytterligere ved å benytte flere controllere.

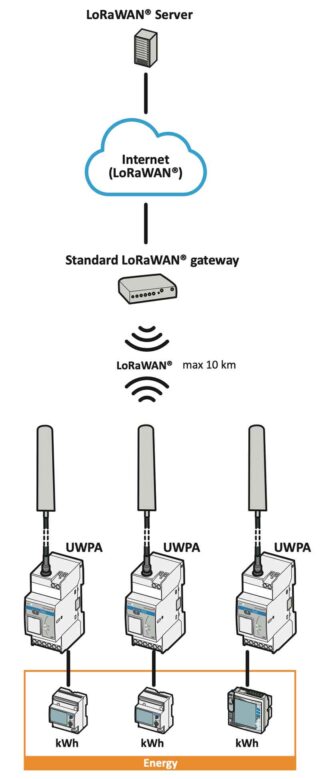

Via endepunktadapteret UWPA, som tilkobles hver enkelt energimåler eller nettanalysator, sendes signalene direkte videre til en standard offentlig LoRaWAN™ gateway og server. Energidata kan overføres med en rekkevidde på inntil 10km ved fri sikt.
